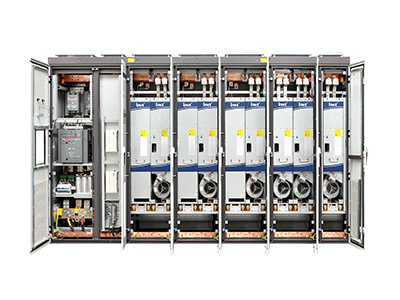

VS系列HMIGoodrive800系列工程传动产品按照重载工况设计，面向高过载能力、高可靠性、持续作用的应用场合，如冶金、港机、起重、岸电、石油、石化、市政、化工、电力、建材、矿业、船舶、造纸、测功机、EPS等行业。
● 模块化设计，结构紧凑而完整
模块化设计，方便成柜，易于维护，结构紧凑，节省空间；
控制单元与功率单元采用光纤通讯，电气隔离，EMC性能强，提升产品可靠性，长距离通讯，利于控制单元与主传动回路的分布式安装；
LCL PWM滤波单元，有效降低网侧谐波；
● 用户界面友好，接口丰富
友好的用户界面，方便用户测试与运行；
丰富的I/O接口，标准I/O能够满足大部分用户需求；
多种通讯方式，可与多种现场总线连接；
● 功能丰富，满足多种应用场合需求
宽范围的功率等级：380V:4KW-9.6MW,500V:4KW-9.6MW,660V:22KW-12MW；
安全功能：提供STO（安全转矩截止）、SS1（安全停车1）、SLS（安全限速）和SBC（安全抱闸）安全功能保护；
熔断保护：有效隔离故障单元避免故障扩大到整个系统；
电机温度检测：实时监控电机温度，保护电机的安全运行，同时优化电机的控制性能；
控制电源支持双回路供电：控制单元可选择外部AC 220V电源独立供电或直流母线供电；
安规及EMC：产品通过国际权威认证机构TUV SUD的CE认证测试。
| 产品型号 | Goodrive800-26系列 | Goodrive800-11系列 | Goodrive800-51系列 | |
| 功能描述 | 规格指标 | |||
| 功率输入 | 额定输入电压（V） | AC 3PH 380V(-15%)～440V(+10%) AC 3PH 380V(-10%)～550V(+10%) AC 3PH 520V(-15%)～690V(+10%) | 380V：DC 350V～800V 500V：DC 450V～1000V 660V：DC 570V～1200V | |
| 额定输入频率（Hz） | 50Hz/60Hz，允许范围47～63Hz | - | ||
| 额定输入效率(%) | 95%以上 | 97%以上 | 98%以上 | |
| 额定输入功率因数(%) | 98%以上 | - | - | |
| 额定输入电流谐波(%) | <5% | - | - | |
| 功率输出 | 额定输出电压（V） | 0～1.15*输入电压 | 0～输入电压 | 0～0.7VDC |
| 额定输出频率（Hz） | 0～400Hz | |||
| 运行控制性能 | 控制方式 | V/F，闭环矢量，开环矢量 | ||
| 电机类型 | 异步电机、同步电机 | |||
| 启动转矩 | 闭环矢量：0Hz/200%； 开环矢量：异步机：0.25Hz/150%； 同步机：2.5Hz/150%； | |||
| 载波频率 | 1~8kHz | |||
| 调速比 | 闭环矢量：1:1000；开环矢量：1:100 | |||
| 速度控制精度 | 闭环矢量：±0.1%最高速度；开环矢量：±0.5%最高速度 | |||
| 转矩控制精度 | 闭环矢量：1%；开环矢量：5% | |||
| 转矩响应时间 | 闭环矢量：<0.1ms；开环矢量：<20ms | |||
| 限流功能 | 最大可设至200%额定电流 | |||
| 功率单元并联不均流度 | 不大于5%单元额定电流 | - | - | |
| 系统并联不均流度 | 不大于5%系统额定电流 | - | - | |
| 母线电压检测精度 | 过压点的±1% | |||
| 输出电流检测精度 | 额定电流的±3% | |||
| 端子模拟量输入分辩率 | 不大于20mV | |||
| 端子开关量输入分辩率 | 不大于2ms | |||
| 保护功能 | 过载保护 | 150%额定电流60s，180%额定电流10s，200%额定电流1s | ||
| 过压保护 | 380V：母线800V过压；500V：母线1000V过压；660V：母线1200V过压 | |||
| 欠压保护 | 380V：母线350V欠压；500V：母线450V欠压；660V：母线570V欠压 | |||
| 故障保护功能 | 提供30种以上故障保护 | 单元提供近20种单元故障保护 | ||
| 安全保护功能 | 提供STO、SS1、SSL、SBC保护功能 | - | - | |
| 其它 | 音频噪音 | <90dB | <75dB | <75dB |
| 安装方式 | 落地安装 | 柜内安装 | ||
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |||
| 防护等级 | 标准机柜IP20以上 | 标准单元IP00 | ||
| 安规、EMC性能 | 满足CE要求 | |||
| 冷却方式 | 强制风冷 | |||
