VS系列HMI轿顶板EC-CTB是EC100、EC160、EC300电梯轿厢的主控制板。它包括九个数字信号输入、一个模拟电压信号输入、五个继电器常开信号输出、一个继电器常开/常闭信号输出，同时带有与指令板EC-CCB有通讯功能的两个数字信号输入输出端子，拥有与EC100、EC160、EC300进行CAN通讯和与轿内显示板进行CAN通讯的端子，以及支持与上位机进行通讯的RS232通讯模式。它是EC100、EC160、EC300控制器中信号采集和控制信号输出的重要中转站。
● CAN通讯模式，支持标准协议及公开协议；
● 支持RS485通讯，可提供标准RS485通讯协议与第三方多媒体显示器及语音报站器连接；
● 支持RS232通讯；
● 支持模拟量称重输入及开关量称重两种模式；
● 支持64层以下楼层控制；
● 到站钟输出；
● 照明节能控制；
● 双门控制。

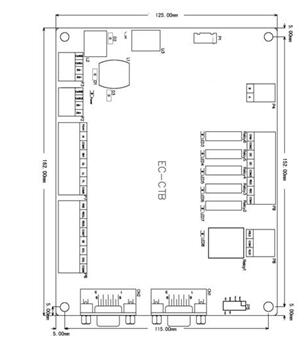

外形尺寸(mm) | 安装尺寸(mm) | 安装孔径(mm) |
162×125 | 152×115 | Φ4 |
