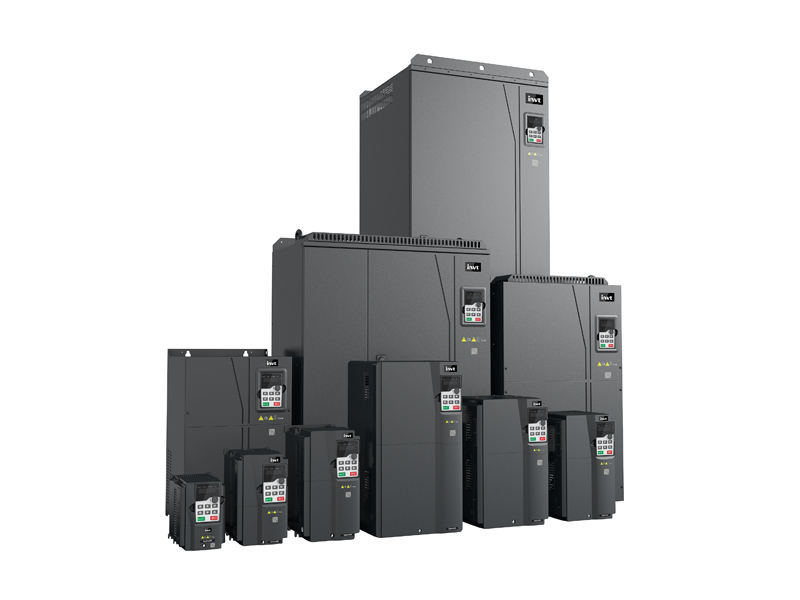

VS系列HMIGoodrive350-19系列变频器是英威腾基于十余年起重行业经验积累，结合先进控制理论推出的新一代起重专用变频器；可以应用于港口机械设备、工厂起重设备、建筑机械设备、矿山机械设备等各类起重设备，控制性能优异，安全保护功能丰富，扩展能力强。
功率范围：
AC 380V（-15%）~440V（+10%） 1.5~500KW
AC 520V（-15%）~690V（+10%） 22~630KW
* 低频大扭矩：有PG矢量控制：0Hz/200%（额定转矩）；空间电压矢量：0.5Hz/150%（额定转矩）
* 负载适应性好： 针对起重应用优化控制算法，输出转矩可根据负载情况自适应，空载和带载均能获得良好的舒适性。
* 塔式起重机回转去涡流控制：针对塔机回转的控制可以实现去涡流，支持打反车快速停车、正反转快速切换、低速点动定位。
* 锥形转子电机控制： 针对锥形转子电机特征调节磁通，实现快速松闸及抱闸控制，简化调试步骤，保障设备安全。
* 专用抱闸逻辑：抱闸逻辑控制融合转矩验证，转矩建立完成后进行松闸控制，安全不溜车；抱闸逻辑控制支持启动方向和正反转切换抱闸选择功能，满足各种起动要求，适应性好。
* 行程限位保护：集成上/下限位、上/下减速限位功能，限制起重机在指定范围内运行，保障安全的同时可优化停机方式，提升设备效率。
* 防摇摆功能：采用无传感器防摇控制算法，实现各种起重设备的防摇摆控制，调试简单，适应性好
* 松绳保护：避免绳索松弛状态下高速起升、升速功能误动作、绳索故障而引发的安全事故。
* 平稳起升：高速起升时在钢丝绳拉直瞬间限制快速限速，减小起升启动突加负载对起重机的冲击。
* 零伺服：零速时锁定电机，即使施加正转/反转方向的外力，电机仍可保持零速锁定状态。制动器失灵时也能驱动电机控制满载悬停或受控低速下放，保障使用安全。
* 轻载升速：支持恒功率、阶梯限速模式，可根据负载情况实现最佳运行速度匹配，缩短起重机运行周期，提升运行效率。
* 挂仓保护：变频器输出一个反向转矩让电机以最快的速度停机，有效防止吊具冲顶、挂舱，保护起重设备安全。
* 安全转矩关断（STO/SIL2）：电机停止时切断转矩输出，防止设备意外启动，可靠更安全；变频器不断电，可继续监控系统状态，恢复快。
* 负载高度测量：集成卷径计算功能，可对外输出挂钩高度信息，指导司机操作降低运行速度，防止挂钩与卷简发生碰撞。
* 主从控制：支持两种控制模式：功率平衡模式，保障电机出力均匀，满足多电机刚性连接驱动问一负载应用需求；速度同步模式，保障起升机构同步提升，确保安全；支持一主多从，主从切换，应用灵活。
* 起重专用应用宏：固化多个应用宏，用户可以实现一键设定参数，对应的应用宏参数可以查看说明书，支持自定义应用宏。
* 3组电机切换： 在电机切换的同时，我们也可以实现应用宏的切换，这样一来我们在电机切换完成的同时进行应用宏切换后就无需再去设定一些功能性的参数，甚至在主从模式切换时，也能实现应用宏的切换。
* 定位停车：闭环模式下，支持大车、小车、起升定位停车控制，设备操作更精准，效率更高
* 开环/闭环一键切换： 编码器发生故障时，通过一键设定快速切换至开环控制模式，同时切换应用宏，保障设备正常运行（运行时不响应）。
* 多种操纵模式： 支持操纵杆、分级操纵杆、电动电位器、通讯、遥控、分级遥控等多种速度给定方式，满足各种起重设备应用要求。
* 丰富的扩展卡：支持3张扩展卡（IO扩展卡卡，通讯卡，PG卡），可应对不同的方案应用（5.5KW以下可扩展2张）。
功能描述 | 规格指标 | |
功率输入 | 输入电压（V） | AC 3PH 380V（-15%）~440V（+10%）额定电压：380V |
输入电流（A） | 请参考“产品额定值 ” | |
输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | |
输入功率因数 | 30~110kW≥0.9 | |
功率输出 | 输出电压（V） | 0~输入电压 |
输出电流（A） | 请参考“产品额定值 ” | |
输出功率（kW） | 请参考“产品额定值 ” | |
输出频率（Hz） | 0~150Hz | |
技术控制性能 | 控制方式 | 空间电压矢量控制模式 |
电机类型 | 异步电机、永磁同步电机 | |
调速比 | 1：200（SVC） | |
速度控制精度 | ±0.2%（无PG矢量控制） | |
速度波动 | ± 0.3%（无PG矢量控制） | |
转矩响应 | <20ms（无PG矢量控制） | |
转矩控制精度 | 10%（无PG矢量控制） | |
起动转矩 | 异步机：0.25Hz/150%（无PG矢量控制） | |
过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | |
制动能力 | 100%制动功率长期运行，120%制动功率1分钟，170%制动功率10秒 | |
运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、分级多段速给定、简易PLC设定、PID设定、Modbus通讯设定、Profibus通讯设定等实现设定的组合和设定通道的切换 |
自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等 | |
外围接口 | 端子模拟量输入分辩率 | 不大于20mV |
端子开关量输入分辩率 | 不大于2ms | |
模拟输入 | 2路，AI1：0~10V/0~20mA，AI2：-10~10V | |
模拟输出 | 1路，AO1：0~10V /0~20mA | |
数字输入 | 4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ | |
数字输出 | 1路高速脉冲输出，最大频率50kHz | |
继电器输出 | 两路可编程继电器输出 | |
扩展接口 | 三个扩展接口：SLOT1、SLOT2、SLOT3 | |
I/O | 继电器输出 | 两路可编程继电器输出，触点容量：3A/250VAC，1A/30VDC |
数字输入 | 4路普通输入，直流供电时支持PTC输入，PTC在2.5kΩ动作，交流供电时不支持PTC输入； | |
PT100输入 | 独立的PT100和PT1000输入： | |
PT1000输入 | ||
其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
运行环境温度 | -10~50℃，40℃以上降额使用 | |
防护等级 | IP20 | |
污染等级 | 2级 | |
冷却方式 | 强制风冷 | |
直流电抗器 | 380V 18.5~110kW标配内置，380V 132kW（含）以上选配外置，660V选配外置 | |
制动单元 | 380V 110kW（含）以下标配内置，660V选配外置 | |
EMC滤波器 | 可选配内置C3滤波器； | |
